En el valle longitudinal de Linares, con sus suelos aluviales que varían desde gravas arenosas del río Ancoa hasta limos de alta plasticidad en las zonas de expansión urbana, cada terremoto revela patrones de comportamiento sísmico muy distintos entre sectores. Hemos constatado que estructuras separadas por apenas un kilómetro pueden experimentar demandas de desplazamiento completamente diferentes debido a la geología local. Por eso el diseño de aislación sísmica de base no es un producto de catálogo que se copia de una obra a otra: requiere modelar con precisión la respuesta del subsuelo. Ahí es donde nuestra experiencia en prospección geotécnica marca la diferencia, porque no se puede diseñar un sistema de aislación decente sin conocer qué hay bajo la fundación. Para caracterizar el perfil de rigidez del terreno empleamos técnicas como el ensayo MASW que permite obtener velocidades de onda de corte hasta la profundidad del basamento rocoso, dato indispensable para definir el espectro de diseño específico del sitio en Linares.
En Linares, la diferencia entre un aislador bien diseñado y uno subdimensionado puede ser la continuidad operacional de un hospital después del gran terremoto.
Enfoque y alcance

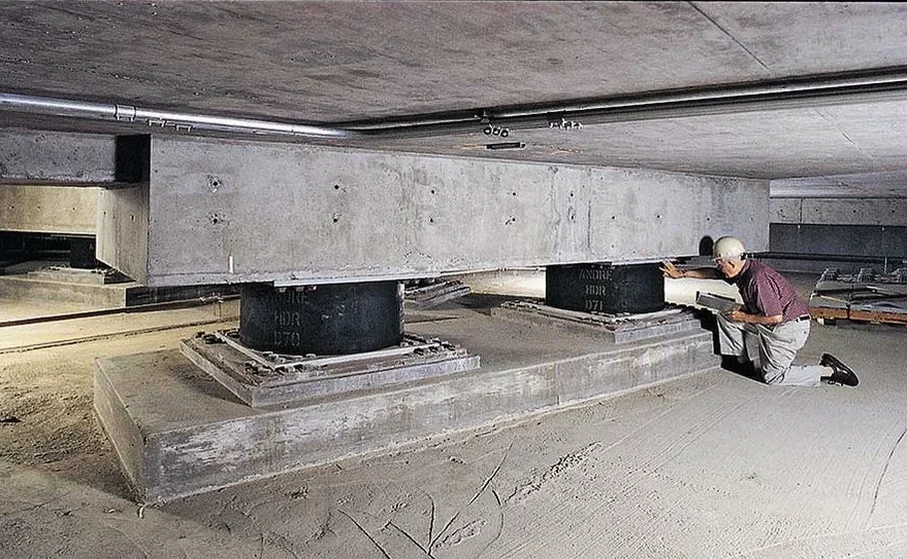

Linares se desmarca de otras ciudades del Maule sur por la presencia de terrazas fluviales antiguas que generan contrastes bruscos en la impedancia sísmica del subsuelo. Históricamente, los ingenieros locales han tenido que lidiar con depósitos de ceniza volcánica intercalados con horizontes de grava, un perfil que amplifica las ondas sísmicas de manera poco predecible si no se estudia en detalle. La aislación sísmica de base consiste en desacoplar la estructura del movimiento del suelo mediante dispositivos —generalmente elastoméricos con núcleo de plomo o deslizadores de fricción— ubicados entre la fundación y la superestructura. Esto alarga el período fundamental del sistema, desplazándolo fuera del rango de mayor energía del sismo. Para que el diseño sea confiable en Linares, el análisis debe incorporar siete registros sísmicos como mínimo, escalados al espectro de peligro uniforme definido en la NCh2745:2013, y considerar la interacción suelo-estructura en estratos blandos. Nuestro laboratorio acreditado bajo ISO 17025 ejecuta los ensayos de caracterización dinámica necesarios, desde triaxiales cíclicos hasta curvas de degradación de rigidez, asegurando que los parámetros de entrada al modelo no sean valores genéricos sino representativos del sitio.
Factores del sitio
Si hay algo que me quita el sueño es ver un proyecto donde se encargan los aisladores antes del estudio de mecánica de suelos. En Linares, donde la napa freática puede estar a menos de tres metros en los sectores cercanos al estero Machicura, la estabilidad a largo plazo de la interfaz de aislación depende de detalles que parecen menores pero no lo son. Una losa de fundación mal diseñada bajo un sistema de aisladores puede sufrir asentamientos diferenciales que desnivelen los dispositivos, y un aislador trabajando fuera de su plano horizontal pierde efectividad de manera dramática. Además, la normativa NCh2745 exige inspección y ensayo de cada aislador antes de su instalación, incluyendo ensayos de corte dinámico a escala real en laboratorios con capacidad de carga vertical de varios miles de toneladas. Ignorar esta etapa de control de calidad en obra, confiando solo en los certificados del fabricante, es un riesgo que en zona sísmica alta simplemente no se puede correr. Nosotros acompañamos el proceso desde el SPT previo a la fundación hasta el protocolo de verificación post-instalación.
Preguntas más comunes
¿Conviene la aislación sísmica de base para un edificio habitacional en Linares?
Depende del número de pisos y del tipo de suelo. En Linares, para edificios sobre 8 niveles en suelo clase D o E, la aislación sísmica es altamente recomendable porque reduce drásticamente las aceleraciones de piso y el daño en tabiquería y contenido. Para estructuras muy bajas en suelo rígido (clase B o C), los aisladores pueden no justificar su costo incremental, aunque en hospitales o centros de datos la protección operacional suele primar sobre el análisis económico simple.
¿Qué diferencia hay entre aisladores de goma con plomo (LRB) y los deslizadores de fricción (FPS)?
Los LRB combinan soporte de carga vertical, rigidez lateral inicial para cargas de servicio (viento) y disipación de energía por histéresis del núcleo de plomo. Los FPS funcionan por fricción en una superficie cóncava, y su período es independiente de la masa, gobernado por el radio de curvatura. En Linares, donde los sismos pueden tener pulsos de larga duración por efectos de cuenca, a veces combinamos ambos tipos en un sistema híbrido para optimizar desempeño.
¿Qué rango de inversión tiene un diseño de aislación sísmica de base en Linares?
El costo del diseño de ingeniería para un sistema de aislación sísmica en Linares se sitúa típicamente entre $1.773.000 y $3.992.000, dependiendo de la complejidad del proyecto, la cantidad de aisladores y los análisis dinámicos requeridos por la normativa. Esto cubre la caracterización geofísica, la modelación numérica, las memorias de cálculo, los planos de detalle y los protocolos de control en obra.
¿Cómo se verifica que los aisladores funcionarán correctamente durante un terremoto en Linares?
La verificación tiene tres niveles. Primero, cada prototipo de aislador se somete a ensayos dinámicos a escala real en laboratorio, aplicando ciclos de corte bajo carga vertical completa. Segundo, durante la construcción en Linares inspeccionamos la nivelación de cada dispositivo con precisión milimétrica. Tercero, modelamos el edificio completo con los siete registros sísmicos exigidos por NCh2745, incluyendo al menos un registro del terremoto del Maule 2010 captado en estaciones cercanas, para confirmar que desplazamientos y fuerzas están dentro de los límites de proyecto.
