El equipo pesa poco más de 12 kilos en su caja metálica, pero cuando lo armamos sobre la placa base en un relleno recién compactado en Linares, se convierte en la única verdad que le importa al inspector fiscal. Estamos hablando del cono de arena, un método gravimétrico que no depende de baterías ni de calibraciones electrónicas complejas. En nuestra experiencia, en suelos granulares del valle central —donde las gravas arenosas del río Achibueno se mezclan con limos de origen volcánico— el ensayo de densidad de campo es insustituible.

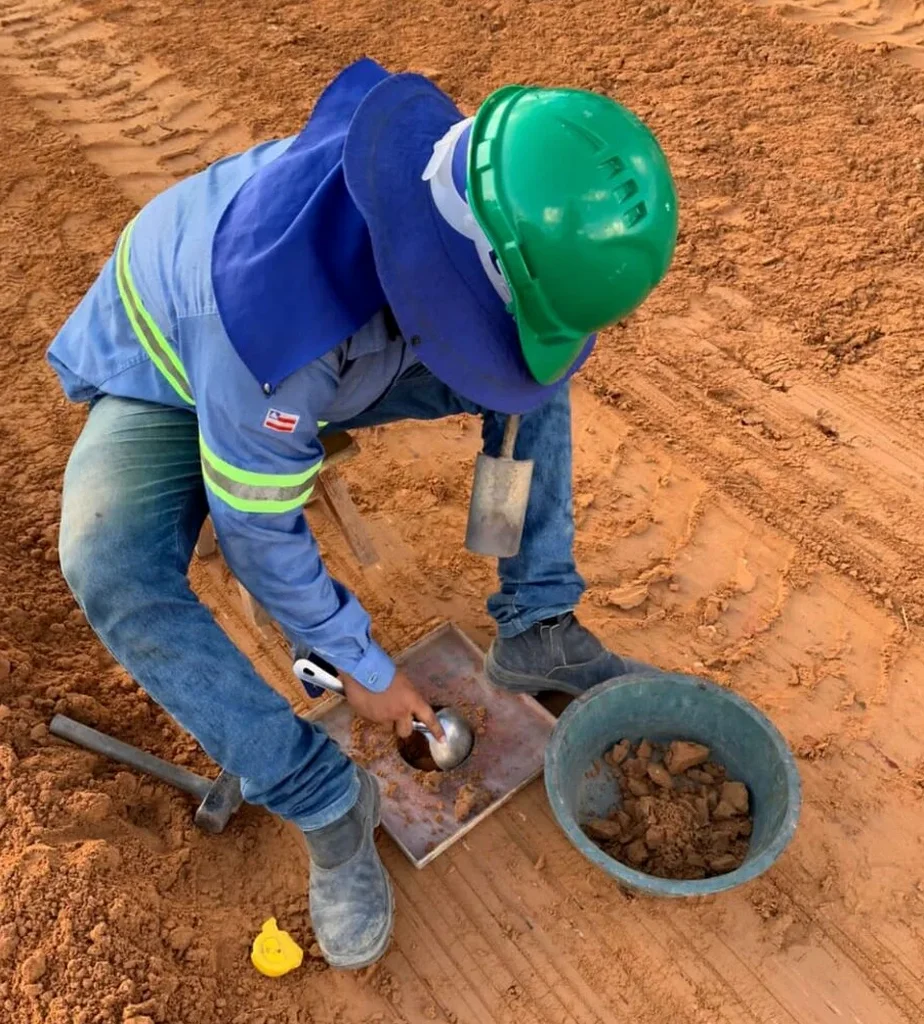

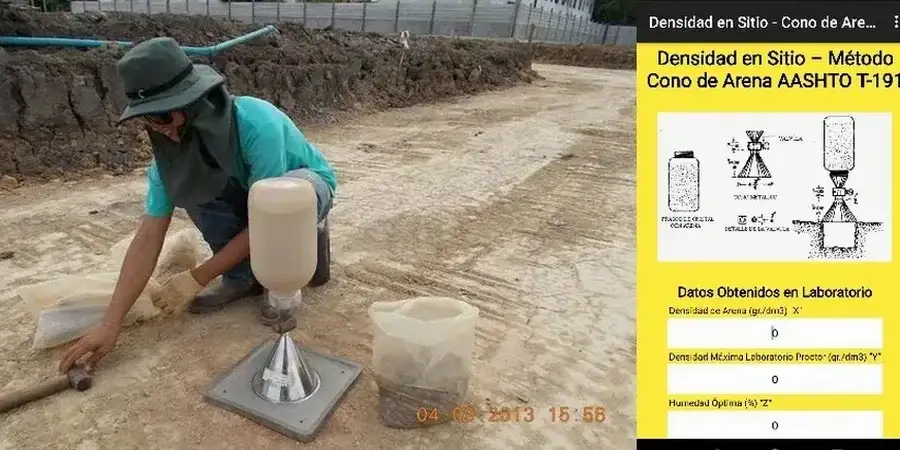

Lo hemos aplicado en faenas desde el sector oriente de la ciudad hasta los loteos periurbanos cercanos a la Ruta 5, y el principio siempre es el mismo: extraer material del punto de control, medir el volumen exacto con arena calibrada de Ottawa, y comparar la densidad seca in situ contra la máxima del laboratorio. El ensayo Proctor previo define esa referencia, y nosotros la corroboramos con un agujero de 15 centímetros que no admite atajos. En Linares, donde la estación seca es corta y los plazos de obra aprietan, este dato define si se puede recibir una capa de base o si toca repasar con rodillo.
Un dato de densidad seca erróneo puede costar más que todo el contrato de control de calidad.
Enfoque y alcance
El error más frecuente que vemos en obras de Linares es asumir que la compactación es correcta porque el rodillo pasó el número de veces indicado en el contrato. La vibración mecánica uniforme no garantiza nada si el suelo tiene humedad variable o si la capa de apoyo es blanda. En la práctica, un terraplén para una nave agroindustrial en el sector de Palmilla puede mostrar lecturas de densidad seca aceptables en superficie y estar suelto apenas 10 centímetros más abajo. Eso se detecta solo con un control volumétrico directo como el cono de arena, que mide la densidad total y, mediante la humedad determinada en laboratorio con
granulometría y secado en estufa, entrega la densidad seca real.
La norma NCh1508 exige un mínimo de un control cada 250 metros cuadrados por capa, y en subrasantes viales la exigencia sube. Nosotros trabajamos con arena Ottawa gradada en malla 20–30, garantizando flujo libre y repetibilidad del ensayo. La calibración de la arena se verifica contra un patrón volumétrico certificado bajo ISO 17025, y cada punto de control queda georreferenciado con GPS diferencial para trazabilidad. Además, en suelos con presencia de bolones, el
ensayo de granulometría posterior nos permite ajustar la interpretación de la densidad máxima, porque un sobreíndice de partículas gruesas puede distorsionar la comparación si no se corrige adecuadamente.
Factores del sitio
Linares está a 165 metros sobre el nivel del mar, en plena Depresión Intermedia, y su historia sísmica es intensa: el terremoto de 2010 dejó daños visibles en edificios patrimoniales y viviendas de adobe del casco histórico. Cualquier estructura que se construya hoy sobre un relleno mal compactado en esta ciudad enfrenta un riesgo doble: asentamiento diferencial por consolidación del suelo suelto y pérdida de capacidad portante durante un evento sísmico. La licuación no es el principal peligro en los suelos finos de Linares, pero sí lo es el colapso por humedecimiento en limos mal compactados, muy comunes en los faldeos cordilleranos hacia el este.
Hemos visto casos donde un galpón de packing evidencia fisuras en radier a los seis meses de entregado, simplemente porque la densidad de campo se midió con equipo nuclear sin verificar la calibración en suelos con alto contenido de materia orgánica. El cono de arena no tiene ese problema: es un método directo, destructivo y de interpretación inmediata. En zonas donde la napa freática está cerca de la superficie —como en los terrenos bajos hacia el río Putagán— la humedad del suelo obliga a controles más frecuentes. Complementamos el dato de densidad con el ensayo de permeabilidad in situ para entender cómo el agua puede afectar la estructura del relleno a largo plazo, especialmente en plataformas de fundación para torres de acopio o bodegas refrigeradas.
Preguntas más comunes
¿Qué tipo de suelo se puede controlar con el cono de arena en Linares?
El método del cono de arena se adapta bien a los suelos típicos del valle de Linares: arenas limosas, gravas arenosas de río y limos de baja plasticidad. La limitación principal es el tamaño máximo de partícula; si hay bolones superiores a 2 pulgadas en proporción significativa, el volumen del agujero de ensayo se distorsiona y la muestra pierde representatividad. En esos casos recomendamos complementar con un control visual y granulométrico para ajustar la interpretación. Para rellenos con sobreíndice de partículas gruesas, aplicamos una corrección por desplazamiento de partículas según el procedimiento descrito en NCh 1534-1.
¿Cada cuántos metros cuadrados se debe hacer un control de densidad?
La frecuencia la define la especificación técnica del proyecto, pero la referencia habitual en obras de Linares es la NCh1508, que indica un mínimo de un ensayo cada 250 metros cuadrados por capa compactada. En subrasantes viales el estándar suele ser más exigente: un control cada 150 metros lineales por carril. Para rellenos estructurales bajo fundaciones, los criterios del ACI y la práctica local recomiendan al menos un punto cada 200 metros cuadrados, con controles adicionales en zonas de borde, cambios de material o después de lluvias que alteren la humedad de compactación.
¿Cuánto cuesta un ensayo de densidad de campo con cono de arena?
El precio de un control de densidad con cono de arena en la zona de Linares varía según la cantidad de puntos, la distancia al sitio de faena y si se requiere informe firmado por profesional competente. Como rango orientativo, un ensayo individual con informe de laboratorio incluido se sitúa entre $43.000 y $68.000 pesos chilenos. Para programas de control con múltiples puntos por jornada, el costo unitario baja significativamente. Recomendamos solicitar una cotización específica indicando el número estimado de controles y la ubicación de la obra.
¿El cono de arena sirve para controlar compactación en pavimentos asfálticos?
No, el cono de arena no se utiliza sobre mezclas asfálticas. Este método está diseñado para suelos naturales, rellenos controlados y bases granulares no tratadas. Para el control de densidad en pavimentos asfálticos se emplean métodos nucleares o extracción de testigos con medición volumétrica en laboratorio. En nuestro caso, cuando un proyecto en Linares incluye tanto movimiento de tierras como pavimentación, coordinamos el control con cono de arena para las capas granulares y derivamos el control de mezcla asfáltica al laboratorio especializado correspondiente.
