Análisis geotécnico para túneles en suelo blando en Linares:...

La expansión de Linares hacia la periferia, con nuevos proyectos viales y de infraestructura, ha puesto sobre la mesa un desafío técnico recurrente: atravesar los suelos de origen fluvial y depósitos de ceniza volcánica que cubren gran parte del valle. No es lo mismo proyectar un túnel en roca que hacerlo en los estratos blandos típicos de esta zona del Maule, donde el nivel freático suele estar muy cerca de la superficie. Nuestro laboratorio aborda el análisis geotécnico para túneles en suelo blando combinando ensayos de penetración estándar con muestreo inalterado para definir la resistencia al corte y la deformabilidad del macizo. Antes de iniciar cualquier excavación en Linares, resulta clave complementar la campaña con un ensayo CPT que permita detectar lentes de arena suelta o intercalaciones de limo que complicarían el sostenimiento.

En suelos blandos saturados de Linares, la velocidad de avance del túnel la dicta la capacidad del suelo para autosoportarse sin desplazar el frente.

Enfoque y alcance

El contraste climático de Linares, con veranos que secan la corteza superficial e inviernos que saturan los limos, obliga a caracterizar el suelo en ambas condiciones extremas. Durante los meses de lluvia, la cohesión aparente de los suelos finos puede desaparecer, generando frentes de inestabilidad difíciles de prever sin un estudio detallado. Por eso, cada análisis geotécnico para túneles en suelo blando que ejecutamos incluye la medición de la permeabilidad in situ y la ejecución de sondeos con recuperación de muestra que luego sometemos a ensayos triaxiales consolidados no drenados. La cercanía al río Ancoa, que bordea Linares por el oriente, influye directamente en la presión de poros del subsuelo, y modelar ese comportamiento es indispensable para diseñar el revestimiento. En sectores con presencia de rellenos antrópicos aplicamos técnicas de mejoramiento como las columnas de grava para rigidizar el terreno antes del paso de la tuneladora.

Factores del sitio

Basta comparar dos puntos separados por apenas un par de kilómetros en Linares para entender la variabilidad del subsuelo: en el sector céntrico, los primeros metros presentan gravas arenosas compactas del antiguo cono aluvial, mientras que hacia el sur, cerca de la ribera del Putagán, dominan los limos orgánicos blandos con pésimas condiciones para excavar. El riesgo mayor al ejecutar un análisis geotécnico para túneles en suelo blando sin la profundidad adecuada es subestimar la zona de falla progresiva que se genera sobre la clave del túnel. En Linares, donde la actividad sísmica es parte de la realidad diaria —la ciudad está a menos de 80 km del epicentro del terremoto de 2010—, una caracterización incompleta del módulo de corte a grandes deformaciones puede llevar a colapsos diferidos. La subsidencia superficial, la afección a viviendas aledañas y la entrada súbita de agua son escenarios que nosotros prevenimos con una malla de sondeos que cruza toda la traza proyectada.

Parámetros técnicos

Parámetro	Valor típico
Resistencia al corte no drenada (Su)	0.25 - 0.75 kg/cm² (suelos blandos típicos)
Índice de Plasticidad (IP)	15 - 35 %
Velocidad de onda de corte (Vs)	80 - 180 m/s
Permeabilidad (k)	10⁻⁶ a 10⁻⁴ cm/s
Módulo de deformación (E)	50 - 150 kg/cm²
Profundidad del nivel freático	1.5 - 4.0 m (variable estacional)
Clasificación USCS predominante	ML, CL, SM

Servicios relacionados

Sondeos con ensayo SPT y muestreo Shelby

Perforamos a lo largo de la traza del túnel para recuperar muestras inalteradas y ejecutar el ensayo de penetración estándar en suelos blandos, definiendo la estratigrafía real bajo Linares.

Ensayos triaxiales CU y UU

Sometemos las muestras a ensayos consolidados no drenados para obtener la envolvente de falla y los parámetros de resistencia que gobiernan la estabilidad del frente de excavación.

Determinación de la curva de retención suelo-agua

Mediante celdas de presión controlada, caracterizamos la succión matricial de los limos de Linares, dato crítico para prever cambios volumétricos durante la construcción.

Modelo geotécnico 3D de la traza

Integramos todos los datos de campo en un modelo tridimensional que permite al ingeniero civil visualizar los sectores críticos de baja cobertura o con riesgo de sifonamiento.

Normas aplicables

NCh2369.Of2003 - Diseño sísmico de estructuras industriales y obras subterráneas, NCh 1516 - Standard Test Method for Standard Penetration Test (SPT), NCh 3253 - Standard Test Method for Consolidated Undrained Triaxial Compression Test for Cohesive Soils, FHWA-NHI-05-039 - Soil and Rock Properties for Tunnels and Shafts, AASHTO LRFD Tunnel Design and Construction Guide Specifications, 2017

Preguntas más comunes

¿Cuál es el costo aproximado de un estudio geotécnico para un túnel en suelo blando en la zona de Linares?

El rango de inversión para una campaña de análisis geotécnico para túneles en suelo blando en Linares se sitúa entre $2.003.000 y $9.023.000, dependiendo de la longitud del tramo, la cantidad de sondeos, la profundidad de investigación y los ensayos de laboratorio requeridos.

¿Qué ensayos de laboratorio son imprescindibles para diseñar el sostenimiento de un túnel en suelo blando?

Además del SPT en terreno, es indispensable ejecutar ensayos triaxiales consolidados no drenados (CU) para obtener la cohesión y el ángulo de fricción efectivos, límites de Atterberg para clasificar la plasticidad del suelo y ensayos de consolidación unidimensional para estimar los asentamientos sobre la clave del túnel.

¿Cuánto tiempo toma ejecutar una campaña geotécnica completa para un proyecto de túnel en Linares?

Una campaña típica para un análisis geotécnico en suelo blando, incluyendo la movilización del equipo de sondaje a Linares, la perforación de 4 a 6 sondeos, los ensayos in situ y el posterior trabajo de laboratorio con informe final, suele completarse en un plazo de 4 a 6 semanas.

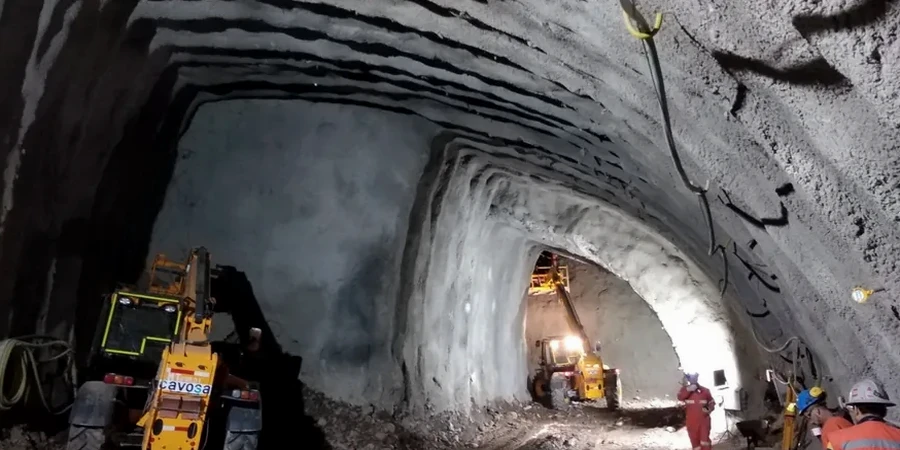

Análisis geotécnico para túneles en suelo blando en Linares: viabilidad y seguridad
