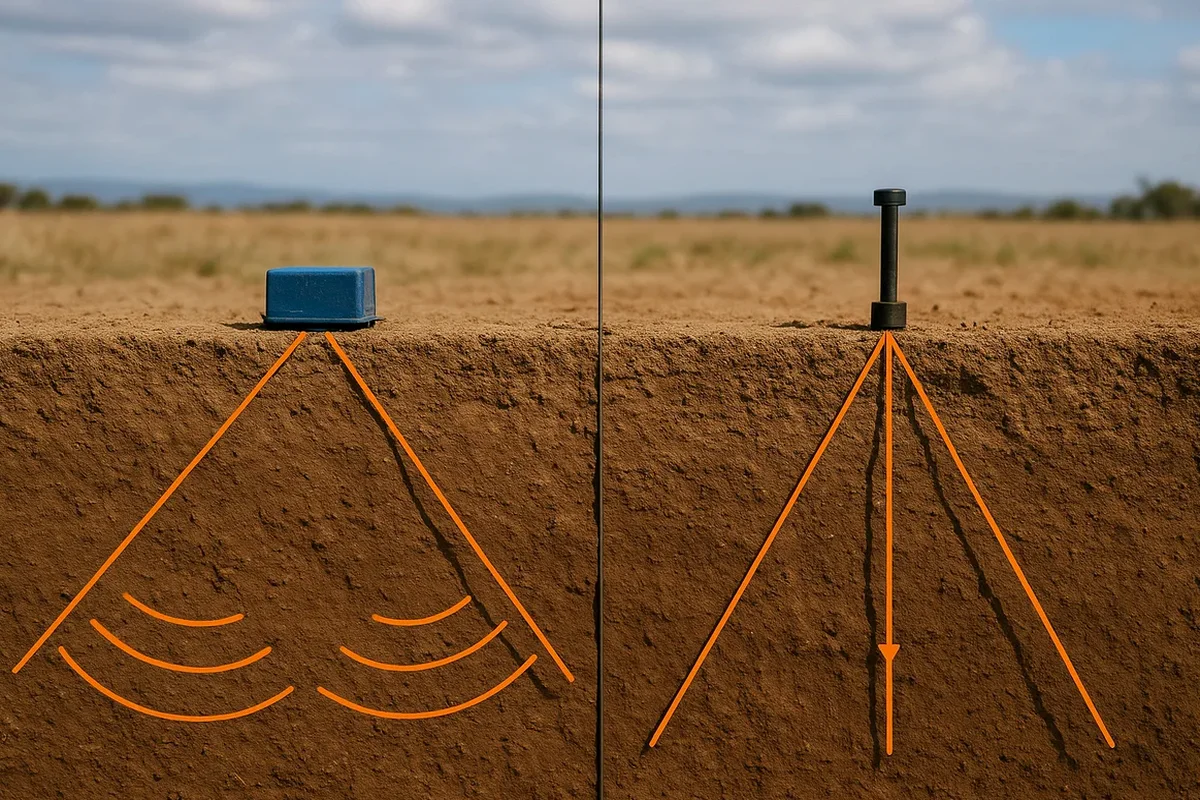

El error más común que vemos en Linares es asumir que el suelo bajo la capa agrícola es homogéneo. Un constructor solicita un SPT, obtiene un rechazo temprano y cree que ya llegó a roca firme. Pero en la zona oriente de la ciudad, cerca del piedemonte andino, los depósitos fluvio-glaciales esconden bloques erráticos que falsean los golpeos. Ahí es donde la tomografía sísmica de refracción/reflexión marca la diferencia: tendemos un tendido de geófonos, generamos un impacto controlado y en horas tenemos una imagen continua del subsuelo. Sin perforar, detectamos el contraste real entre el suelo blando y el basamento rocoso, que en el valle central de Linares puede aparecer a profundidades muy variables, desde los 8 hasta los 45 metros. Esta técnica la combinamos frecuentemente con sondajes SPT para calibrar la velocidad sísmica con el número de golpes en puntos estratégicos del terreno.
Con una línea sísmica de refracción en Linares podemos detectar un paleocanal relleno de suelo blando a 12 metros de profundidad en una sola jornada de campo.
Factores del sitio
La norma NCh 433.Of1996 Mod. 2012, actualizada por el Decreto Supremo 61, exige clasificar el suelo según la velocidad de onda de corte promedio en los primeros 30 metros (Vs30). En Linares, la respuesta sísmica del terreno no es uniforme: los suelos del centro urbano, más consolidados, pueden clasificar como Tipo B o C, mientras que los rellenos aluviales hacia el río Achibueno suelen caer en Tipo D o E. Ignorar esta variabilidad es lo que produce amplificación diferencial durante un sismo. La microzonificación sísmica que ejecutamos con tomografía de refracción y análisis MASW permite trazar mapas de Vs30 con precisión, identificando zonas donde la licuefacción es un riesgo latente. En proyectos de edificación media, contar con este perfil antes de excavar evita rediseños de último minuto en la cimentación, especialmente cuando la estabilidad de taludes colindantes depende de conocer la rigidez real del macizo.
Preguntas más comunes
¿Qué diferencia hay entre la refracción y la reflexión sísmica?
La refracción modela la onda que viaja por el contacto entre estratos y se curva según la ley de Snell; es óptima para mapear el basamento rocoso y las capas someras con velocidades crecientes. La reflexión registra la energía que rebota en las interfaces con contraste de impedancia acústica, por lo que funciona mejor para detectar capas delgadas de menor velocidad o estructuras profundas como paleocanales. En Linares solemos aplicar ambas en la misma línea de tendido cuando el objetivo lo justifica.
¿Cuánto cuesta una línea de tomografía sísmica en Linares?
El costo varía según la longitud del tendido y la fuente sísmica requerida. Para un perfil estándar de refracción con fines de clasificación sísmica, el rango está entre $1.244.000 y $2.133.000, dependiendo de la logística de campo y el procesamiento de gabinete.
¿Necesito hacer sondajes adicionales después de la tomografía?
La tomografía sísmica entrega un modelo continuo de velocidad, pero para calibrar esos valores con parámetros geotécnicos directos (N60, resistencia al corte) recomendamos al menos un punto de control con calicatas o un SPT en la misma traza. Esto permite transformar la velocidad de onda en módulos de deformación con mayor confianza.
¿En cuánto tiempo entregan los resultados?
El informe preliminar con el tomograma 2D se entrega en 5 días hábiles tras la adquisición en terreno. El informe final, con la interpretación geotécnica y el perfil de Vs30, suma 3 días adicionales de procesamiento en nuestro laboratorio acreditado.
